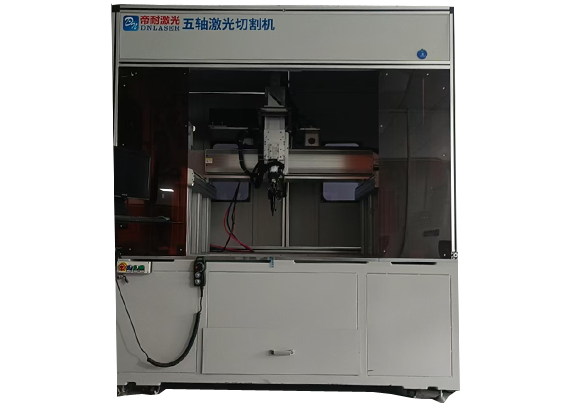

五軸激光加工裝備其原理是在原有數控機床X 、Y 、Z三個直線軸聯動的基礎上，增加A/C兩個旋 轉軸，從而使加工頭獲得分別以X、Z 軸兩個直線軸為軸線旋轉(或擺動)的A/C 軸兩個自由度；上述的 五個軸在帝耐激光五軸控制系統控制下實現五軸聯動，在加工中就可以使激光頭始終垂直于工件的被 加工面，實現所謂的“法向加工”。因此，特別適合于加工表面形狀特別復雜、但同時又必須以機加 工保證精度的工件。

帝耐激光五軸裝備還具有以下特點：

1.完成工件三維切割以外，還可用于平板切割。同時在此平臺上可實現焊接模塊切換，擴展為激 光焊接平臺，實現一機多能。24小時不間斷穩定生產，適用于批量生產。

2.傳統關節機械手中，各關節軸之間相互銜接，從機械手固定底座開始向加工頭依次排開，精度 誤差會累積產生，導致最終加工成品誤差幾何式增長。三維五軸加工機軸各軸之間相互獨立，龍門 雙驅結構穩定性高，可保證長期高速高精穩定切割。

3.龍門雙驅的結構，床身采用一體化整體焊接加工成型，高剛性、高動態響應的橫梁，同時采用 專用導軌基座、直線導軌的雙邊齒輪齒條雙電機驅動，可以雙工位工作，也可以雙激光頭工作，甚至 可根據生產需求再定制。

產 品 特 點 ：

龍門式機構，橫梁移動，結構緊湊，專 用于熱成型件的切割，三維頭實現 n*360° 無限旋轉，配置旋轉交換工作 臺，高精度，高效率
